HP LaserJet M3035xs. Desmontar carcasa posterior

Escenario

HP LaserJet M3035xs / M3035 / M3027.

Problema

Como desmontar carcasa posterior o trasera.





Solución

1º Extraer la bandeja de folios número 2.

2º Coloca la impresora sobre una superficie plana y de manera que la parte trasera sobresalga unos cuatro o cinco centímetros del borde de la mesa.

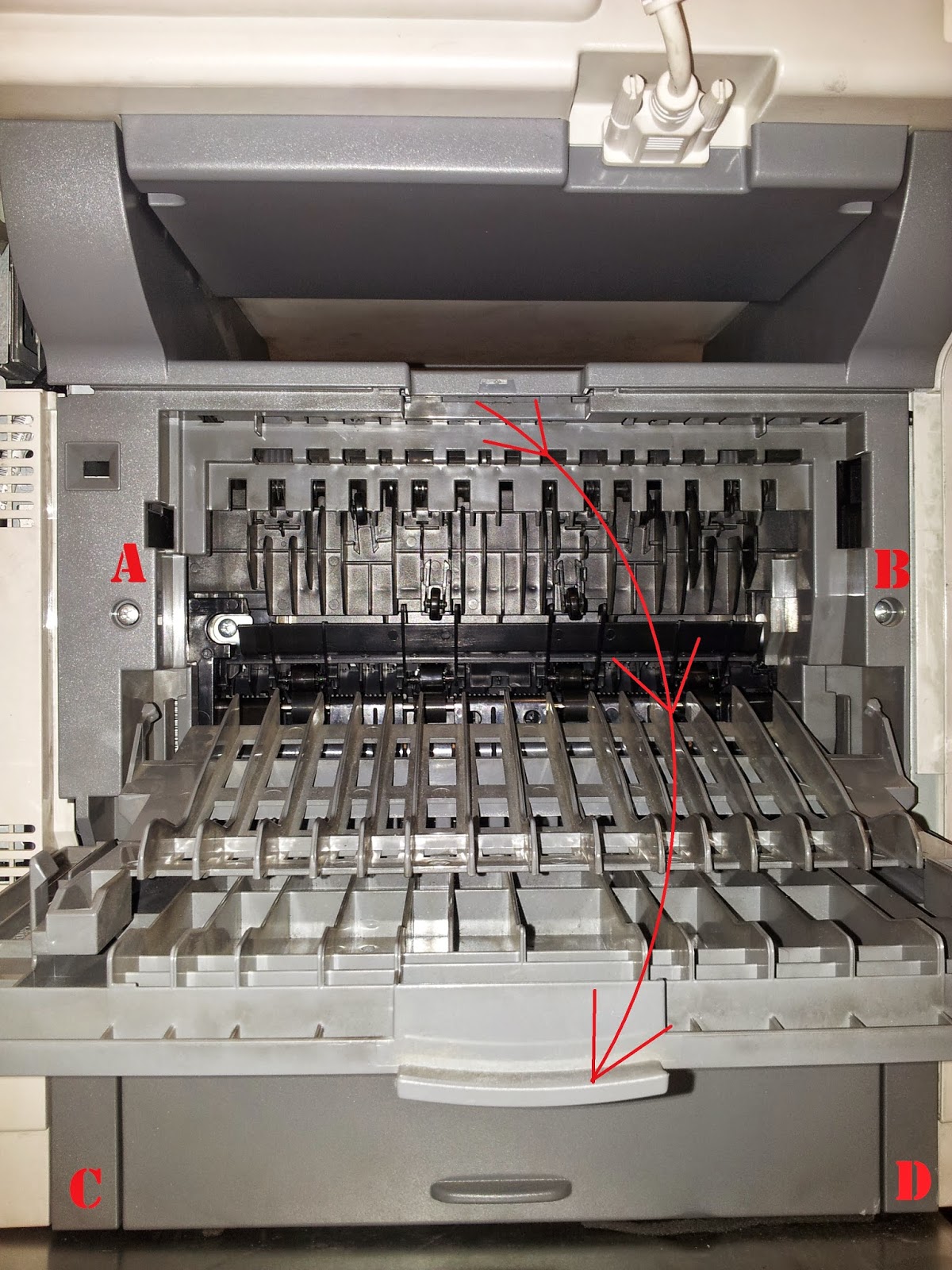

3º Abrir la tapa posterior. Cuando llega a los 45 grados ya no abre más. Abre un poco más asestando un tirón seco con ambas manos (una a cada lado de la bandeja) para abrir a 90 grados como se ve en la imagen.

4º Extraer los tornillos A y B.

5º Coger con la mano izquierda la parte baja de C y con la derecha la parte baja de D y tirar hacia afuera y abrir hasta 45 grados para extraer la carcasa trasera.
